W pierwszej części artykułu “Światłowody jako czujniki” przedstawiono pomiar temperatury realizowany w oparciu o zjawisko wstecznego rozproszenia Brillouina. Kontynuując ten temat przestawiamy przykłady pomiarów i ich analizy wykonane w laboratorium PCSS, wykorzystując jako metodę pomiarową analizator BOFDA (włókna podłączono do dwóch portów sensorów i wykonano pomiar w pętli).

Przygotowano układ składający się z 3 typów włókien: Corning Ultra Low Loss 30m, Corning TXF G.654E o długości ok 20m i 35 m włókna standardowego G.652. Zestaw był połączony przez złącza SC/APC z spawanymi pigtailami na bazie włókien NZDS G.655. Zestaw włókien podłączono patchcordem światłowodowym z włóknem G.657.

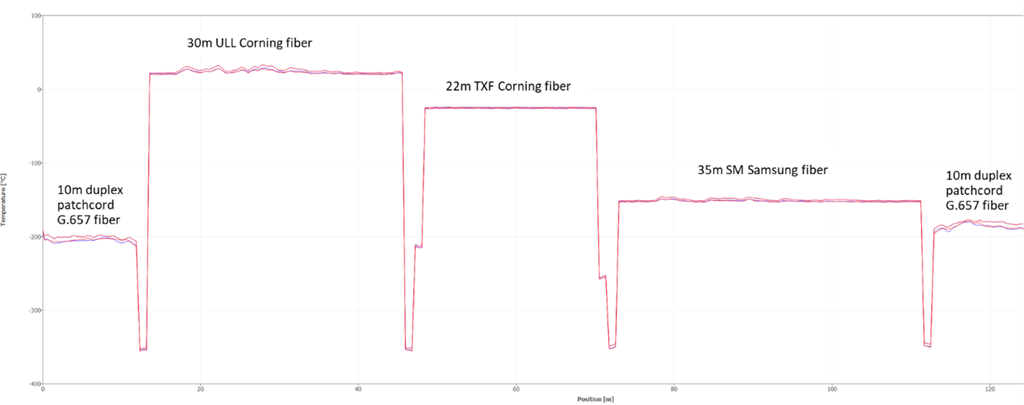

Poniżej (Rys. 1) wyniki z analizatora obrazujące połączone różne typy włókien światłowodowych.

Rys.1 Przykładowy pomiar temperatury przeprowadzony na połączonych trzech typach włókien (połączonych przez różne pigtaile).

Wyniki pokazały różne odczyty temperatury dla poszczególnych typów włókien. Konieczne jest prawidłowe skalibrowanie danego typu włókna do prawidłowego odczytu wartości temperatury. Miernik był skalibrowany dla paramentów włókna ULL. Różne włókna wykazują inną częstotliwość przesunięcia Brillouina.

Dodatkowo można zaobserwować, że włókno TXF najmniej reagowało na zmianę temperatury.

Pomiar trwał 2,5 h prowadzony co 2 min (50 cykli). W tym czasie w popomieszczeniu wyłączono klimatyzator i po ponad 1 h włączono jego pracę by schłodzić pomieszczenie.

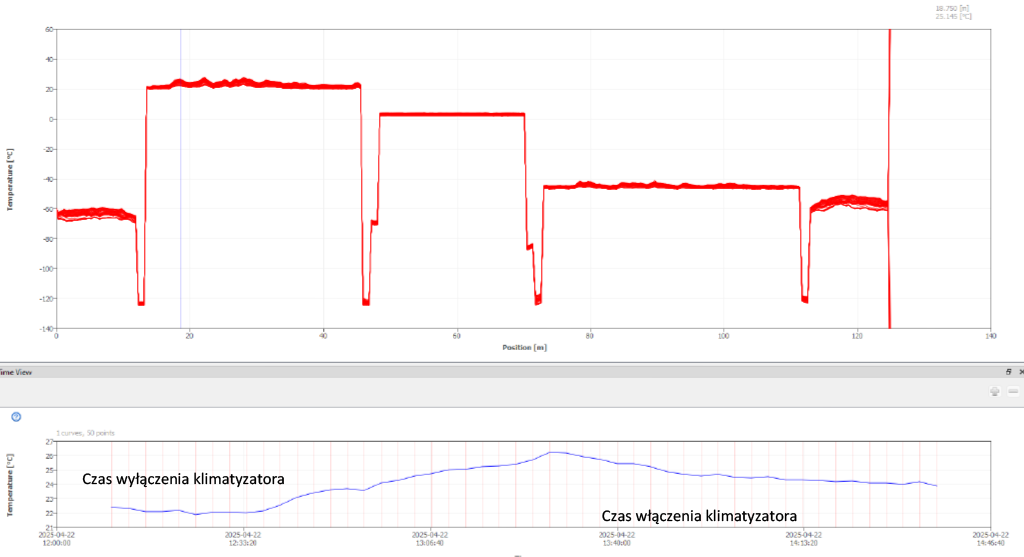

Rys 2. Wykresy wielu pomiarów wraz z pokazanym trendem zmian temperatury (niebieska linia).

Zmianę temperatury pokazano powyżej z niebieskim wykresem zmian.

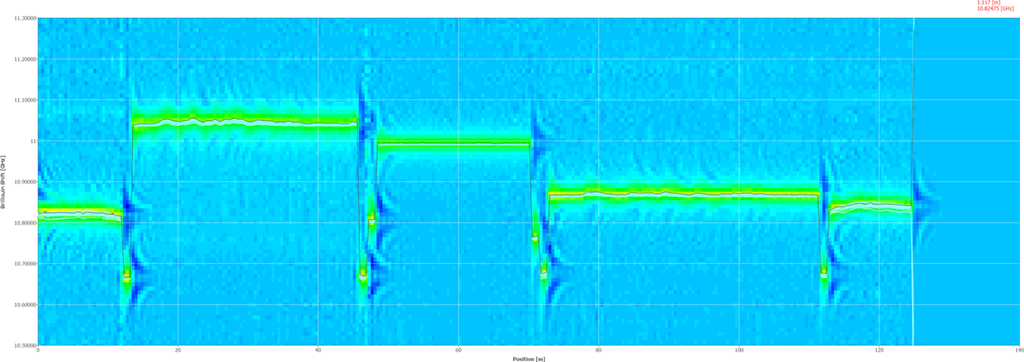

Poniżej (Rys.3) wykres z miernika przedstawiający obszary przesunięcia częstotliwości Brillouina:

Rys 3. Zmiany przesunięcia częstotliwości Brillouina.

Poniżej wykresy 3D badanego zestawu włókien:

Rys. 4. Wykres 3D obrazujący przesunięcie częstotliwości Brillouina.

Ponadto zauważono że np. włókno NZDS G.655 ma kilka pików zmiany częstotliwości i niestety nie nadaje się do pomiaru temperatury.

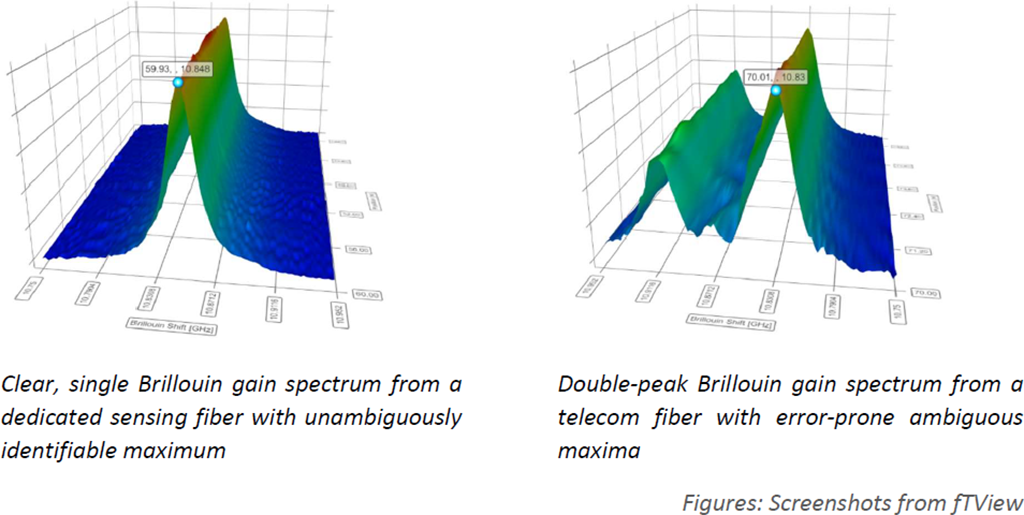

Rys. 5. Rysunek przedstawiający charakterystyki pojedynczej i podwójnej częstotliwości Brillouina występującej w różnych typach włókien.

Systemy pomiaru temperatury z wykorzystaniem zjawiska Brillouina, często nazywane rozproszonymi czujnikami temperatury (DTS – Distributed Temperature Sensing), oferują możliwości monitorowania. Ich główne zalety to:

• Monitorowanie na długich dystansach: Mogą mierzyć temperaturę na odcinkach od kilkuset metrów do dziesiątek kilometrów, co jest niemożliwe dla konwencjonalnych czujników.
• Ciągły profil temperatury: Zamiast punktowych pomiarów, systemy te dostarczają ciągły profil temperatury wzdłuż całego włókna, umożliwiając precyzyjne wykrywanie i lokalizowanie anomalii termicznych (tzw. “gorących punktów”).
• Odporność na zakłócenia elektromagnetyczne (EMI): Ponieważ do pomiarów wykorzystuje się światło w szkle, są one niewrażliwe na zakłócenia elektromagnetyczne, co jest kluczowe w środowiskach przemysłowych.
• Bezpieczeństwo w trudnych warunkach: Światłowody są niekorozyjne i z natury bezpieczne w atmosferach wybuchowych.
• Szeroki zakres temperatur: W zależności od konstrukcji kabla i powłoki włókna, mogą pracować w szerokim zakresie temperatur, od bardzo niskich do bardzo wysokich (nawet do +750°C).

Typowe zastosowania obejmują:

• Monitoring infrastruktury:
  • Wykrywanie wycieków i monitorowanie odkształceń w rurociągach (gazociągi, ropociągi).
  • Monitorowanie tuneli (np. wykrywanie pożarów, kontrola wentylacji).
  • Kontrola stanu mostów i innych dużych konstrukcji.
  • Monitorowanie temperatury w lądowiskach i pasach startowych.
• Energetyka:
  • Monitorowanie temperatury w kablach energetycznych (podziemnych i napowietrznych) w celu wykrywania przegrzewających się punktów i optymalizacji obciążenia.
  • Kontrola temperatury w elektrowniach.
• Przemysł:
  • Monitorowanie procesów przemysłowych, np. w piecach lub zbiornikach magazynowych.
  • Wykrywanie pożarów i monitorowanie temperatury w magazynach i obiektach przemysłowych.
• Geotechnika i środowisko:
  • Monitorowanie osuwisk.
  • Badania geotermalne.

Technologia ta jest dynamicznie rozwijana, oferując coraz większą dokładność i zasięg pomiarów, co czyni ją atrakcyjnym rozwiązaniem dla szerokiej gamy zastosowań wymagających rozłożonego monitoringu temperatury i odkształceń.

Piotr Turowicz

Początkowy okres rozwoju CTI skupiał się na wsparciu działań reaktywnych, czyli wykorzystaniu oznak kompromitacji (Indicators of Compromise, IOCs) w momencie wystąpienia incydentu oraz w toku analiz powłamaniowych. Na przestrzeni lat aktywność ta wyewoluowała od niszowej działalności, wykonywanej głównie przez zespoły CSIRT/CERT do kluczowego elementu ochrony proaktywnej. Aktualnie coraz większy nacisk kładzie się na pozyskiwanie informacji o strategiach działań adwersarzy i nowych zagrożeniach jeszcze przed wystąpieniem rzeczywistego incydentu.

CTI na ten moment to nie tylko IOCs, ale także próba opisu zachowania adwersarzy, próba identyfikacji cech charakterystycznych poszczególnych grup atakujących czy strategii i typów ataków. Dzięki pozyskiwanej na bieżąco wiedzy możliwa staje się też, w pewnym zakresie, tak zwana atrybucja ataku, czyli próba wskazania grupy hakerskiej odpowiadającej za przeprowadzenie danej kampanii.

Co ciekawe, CTI to także biznes – na rynku pojawia się coraz więcej firm, które żyją z obserwowania tego co się w Internecie dzieje, a liczne zespoły cyberbezpieczeństwa czy zespoły SOC chętnie korzystają z ich usług.  Dla przykładu (proszę nie traktowć tego jako reklamę) warto wspomnieć choćby takie firmy jak Censys, Shodan, SecurityTrails, ZeroFox.

Co się monitoruje? Długo można by wymieniać, ale kilka najczęściej spotykanych elementów to monitoring ekspozycji usług w Internecie, monitorowanie rejestracji nowych domen (z których część jest później wykorzystywana w działalności przestępczej), identyfikacja masowych skanów, identyfikacja serwerów C&C, nowych eksploitów, rejestracja zapytań DNS na potrzeby usługi passive DNS dającej możliwość sprawdzenia na jakie adresy IP wskazywała dana domena w danym czasie lub jakie domeny były powiązane z danym IP, identyfikacja spambotów, identyfikacja stron phishingowych i złośliwych adresów URL, monitoring dark web pod kątem wycieków kont i haseł itd., itp.

Jak taką wiedzę się pozyskuje? Poprzez monitoring (np. zapytań DNS, prób połączeń), skanowanie Internetu (w tym połączenia z adresami pozyskanymi z monitoringu DNS), rejestrację informacji o nowych podatnościach, wystawianie serwisów typu honeypot by wabić potencjalnych atakujących, detonację próbek ze skompromitowanych systemów (lub honeypotów) w piaskownicach (sandbox). Lista oczywiście nie jest wyczerpująca.

Do czego się ją wykorzystuje? Aktualnie próbuje się tą wiedzę wykorzystywać w działaniach operacyjnych do np. dostarczania usług DNS RPZ (blokowanie dostępu do złośliwych domen), identyfikacji potencjalnie skompromitowanych hostów czy serwerów poprzez korelację informacji z rekordów NetFlow/IPFIX z listami kontrolerów botnetów, filtracji ruchu czy ochrony antyphishingowej. Gdy mechanizmy ochrony zawodzą, to CTI nadal się przydaje, jak za dawnych czasów, do analiz powłamaniowych i potencjalnej atrybucji ataku.

Jakie są aktualne trendy? Podobnie jak w innych dziedzinach życia dość dużo uwagi poświęca się sztucznej inteligencji. Sztuczna inteligencja, m.in. duże modele językowe, z jednej strony może być wykorzystywana do usprawniania działań związanych z CTI, a z drugiej może być celem wysublimowanych ataków lub wpierać adwersarzy.  W pierwszym przypadku wykorzystuje się ją do analizy pozyskiwanych informacji czy symulacji rzeczywistych systemów wabiących adwersarzy. W drugim przypadku próbuje się np. zmusić sztuczną inteligencję do ujawnienia poufnych informacji lub spowodować zakłócenia w jej pracy. Sztuczna inteligencja jest też niezwykle pomocna w przygotowywaniu celowanych ataków, np. zaawansowanych ataków socjotechnicznych czy powszechnych kampanii phishingowych.

CTI to także współpraca i zaufanie. Podobnie jak w klasycznym wywiadzie, chcemy wiedzieć jak najwięcej i jednocześnie nie ujawniać wszystkiego co wiemy naszym wrogom czy adwersarzom. Jednocześnie chcemy się dzielić wiedzą z przyjaciółmi, po to by oni podzielili się również z nami. Zaufane środowiska wymiany występują między partnerami w ramach wspólnych projektów, w ramach sieci zrzeszających zespoły bezpieczeństwa np. Trusted Introducer (TI) / TF-CSIRT, gdzie PIONIER-CERT ma status zespołu akredytowanego, czy FIRST, a także w ramach lokalnych inicjatyw. Akredytacja w TI daje zespołowi PIONIER-CERT dostęp do informacji nieprzeznaczonych do szerokiej dystrybucji i otwiera pola współpracy międzynarodowej, a ta współpraca przekłada się z kolei na możliwości podniesienia poziomu bezpieczeństwa infrastruktury. PCSS wraz z partnerami krajowymi, w szczególności tworzącymi Konsorcjum PIONIER (np. projekt PUCHACZ), jak i zagranicznymi, w ramach współpracy w GÉANT, aktywnie włącza się w pozyskiwanie i wykorzystywanie CTI.
Na szczeblu Konsorcjum w ramach grupy Cyber trwają dyskusje nad wymianą doświadczeń w zakresie proceduralnym jak i technicznym (zwłaszcza w kontekście nowelizacji KSC), a także możliwością wzajemnego wsparcia w zapewnianiu wysokiego poziomu bezpieczeństwa.

Warto podkreślić, że aktualna wiedza o zagrożeniach, to jeden z istotnych kluczy do bezpieczeństwa.

Maciej Miłostan

Pomiar temperatury realizowany jest m. in. w oparciu o zjawisko wstecznego rozpraszania Brillouina. Włókno pełni funkcję rozproszonego czujnika światłowodowego, umożliwiając pomiar temperatury wzdłuż całej jego długości.

Kiedy impuls świetlny (promień laserowy) propaguje się przez włókno światłowodowe, niewielka jego część ulega rozproszeniu wstecznemu. W przypadku rozpraszania Brillouina, oddziaływanie światła z falami akustycznymi (fononami) w materiale włókna prowadzi do powstania rozproszonego światła o nieco zmienionej częstotliwości. To przesunięcie częstotliwości, zwane przesunięciem częstotliwości Brillouina, jest wrażliwe zarówno na temperaturę, jak i na naprężenie mechaniczne włókna.
Kluczowe aspekty działania to:
• Wysyłanie impulsu światła: Do włókna optycznego wysyłany jest krótki impuls światła laserowego.
• Rozpraszanie Brillouina: Gdy światło propaguje się przez włókno, w każdym punkcie następuje rozpraszanie Brillouina. Powstają fale rozproszone wstecznie (tzw. Stokesa i anty-Stokesa), których częstotliwość jest przesunięta względem częstotliwości światła padającego.
• Zależność od temperatury: Przesunięcie częstotliwości Brillouina zmienia się liniowo wraz z temperaturą włókna. Oznacza to, że im wyższa temperatura, tym większe jest przesunięcie częstotliwości.
• Zależność od naprężenia: Podobnie, częstotliwość Brillouina jest również wrażliwe na naprężenie włókna. Aby odróżnić wpływ temperatury od naprężenia, często stosuje się techniki, które pozwalają na jednoczesny pomiar obu parametrów, lub wykorzystuje się włókna o specjalnej konstrukcji, w których wpływ jednego z tych czynników jest zminimalizowany lub łatwo kompensowany.
• Lokalizacja: Dzięki zastosowaniu zasad reflektometrii czasowej (OTDR – Optical Time-Domain Reflectometry), czas powrotu rozproszonego światła pozwala na precyzyjne określenie miejsca, z którego pochodzi rozproszone światło. To umożliwia rozłożony pomiar temperatury, czyli uzyskanie profilu temperatury wzdłuż całej długości włókna.
Cechą charakterystyczną rozproszenia Brillouina jest przesunięcie częstotliwości rozproszonego światła proporcjonalnie do zmiany gęstości włókna. Zmiana gęstości z kolei wynika ze zmian temperatury włókna, jak i odkształcenia włókna, która jest następstwem jego naprężenia.

W ramach projektu PIONIER-Lab został zakupiony miernik FibrisTerre 5020.

System wykorzystuje standardowe przemysłowe światłowody jako ciągłe, dalekosiężne czujniki naprężeń i temperatury.

FibrisTerre 5020 zmierzy charakterystyczne przesunięcie częstotliwości Brillouina w każdej pozycji wzdłuż włókna. Przesunięcie częstotliwości Brillouina zmienia się zarówno pod wpływem temperatury, jak i odkształcenia – liniowo w szerokim zakresie.
Zależności te można sprowadzić do prostych równań liniowych:

Jak widać przesunięcie częstotliwości Brillouina związane jest zarówno ze zmianą temperatury jak i wpływających na włókno naprężeń mechanicznych.
Konieczne jest „wyizolowanie” wpływu ɛ (naprężenia) na włókno odpowiadające za pomiar T.
Pytanie brzmi: jeśli zarówno temperatura, jak i odkształcenie mają wpływ na mierzoną wielkość – przesunięcie częstotliwości Brillouina – w jaki sposób system monitorujący może rozróżnić, który z nich się zmienił?

Taka sytuacja ma miejsce w następujących typowych scenariuszach.
Zarówno odkształcenie, jak i temperatura muszą być rejestrowane jednocześnie w tej samej strukturze. Interesujący jest tylko pomiar odkształcenia lub temperatury, ale inna wielkość fizyczna może wykazywać wpływ krzyżowy – i musi zostać skompensowana (w większości przypadków będzie to żądanie pomiaru odkształcenia z kompensacją temperatury).

Jednym z rozwiązań, które okazało się praktycznie wykonalne to użycie dwóch światłowodowych włókien czujnikowych równolegle wbudowanych w jedną konstrukcję kabla.
Teoretycznie idealnym rozwiązaniem byłoby zastosowanie nieizolowanego włókna, ale wówczas poziom zabezpieczenia przed uszkodzeniem jest oczywiście niewystarczający. Potrzebny jest kompromis między ochroną włókna, a zachowaniem jego zdolności wykrywania odkształceń. Aby przełożyć zewnętrzne naprężenia na włókno trzeba zastosować konstrukcje o jak najmniejszym efekcie poślizgu pomiędzy poszczególnymi warstwami wewnętrznymi kabla.

Ważne jest, aby pamiętać również o odpowiednim zróżnicowaniu źródła zmiany charakterystyki rozpraszania Brillouina. Jak wspomniane zostało wcześniej – może to być jednocześnie zmiana temperatury jak i naprężenie światłowodu.
Do jednoznacznego wyodrębnienia obserwacji naprężenia w konstrukcji kabla, zastosowane powinno być drugie włókno w jak najmniejszym stopniu zależne od odkształceń i sił mechanicznych działających na kabel, a co za tym idzie mogące kompensować zmiany temperatury.
Wspomnianą kompensację temperatury zapewnia włókno umieszczone w luźnej tubie. Ważne jest by zagwarantować niski współczynnik tarcia na styku z kolejną warstwą konstrukcji kabla. Drugie włókno tymczasem pełni funkcję mierzenia odkształceń, aby najlepiej przenosić je na włókno – otaczająca go konstrukcja ma postać ścisłej tuby.

Rys. Propozycja budowy kabla sensorycznego z wykorzystaniem włókna w tubie ścisłej i w tubie luźnej.

Tak wyizolowany układ pomiarowy sugeruje również producent miernika DST.

Piotr Turowicz
